光谱仪/光纤配套准直透镜

准直透镜是光谱仪系统中的关键光学元件，可将入射光束准直化为平行光。该系列透镜可调控光学系统的视场角、采集效率与空间分辨率，并支持自由配置采样所需的照明及收集角度。

海洋光学（ocean optics）准直透镜可连接到光谱仪、光纤或采样附件中。多数透镜内置适配sma 905接口的螺纹内套筒，通过轴向滑动调节焦距，并由螺钉固定。

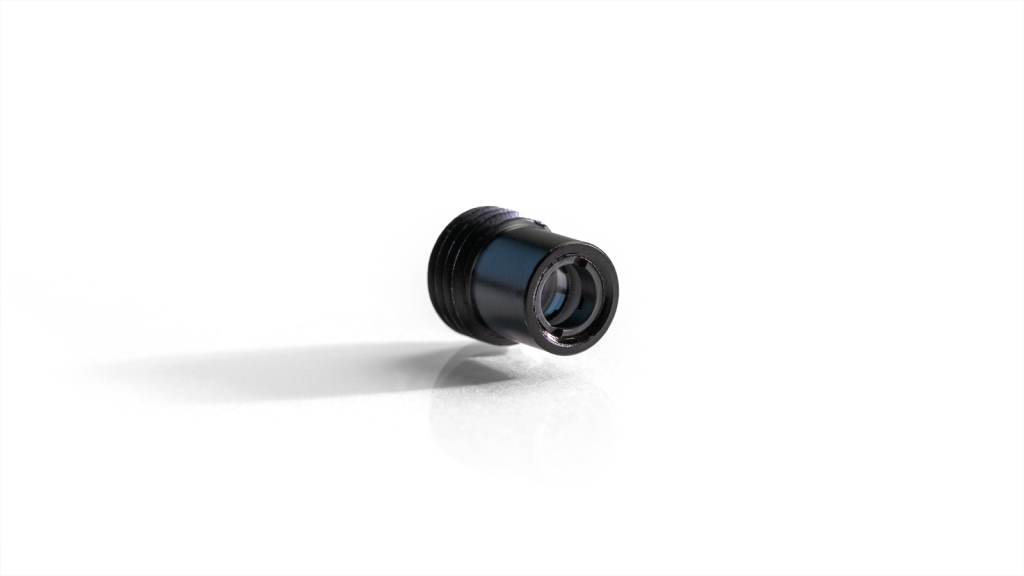

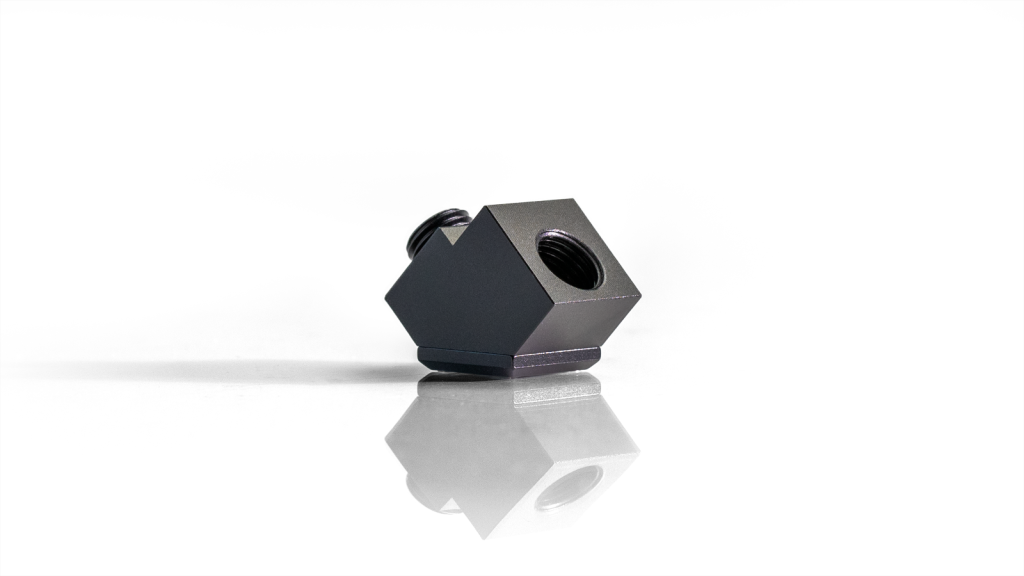

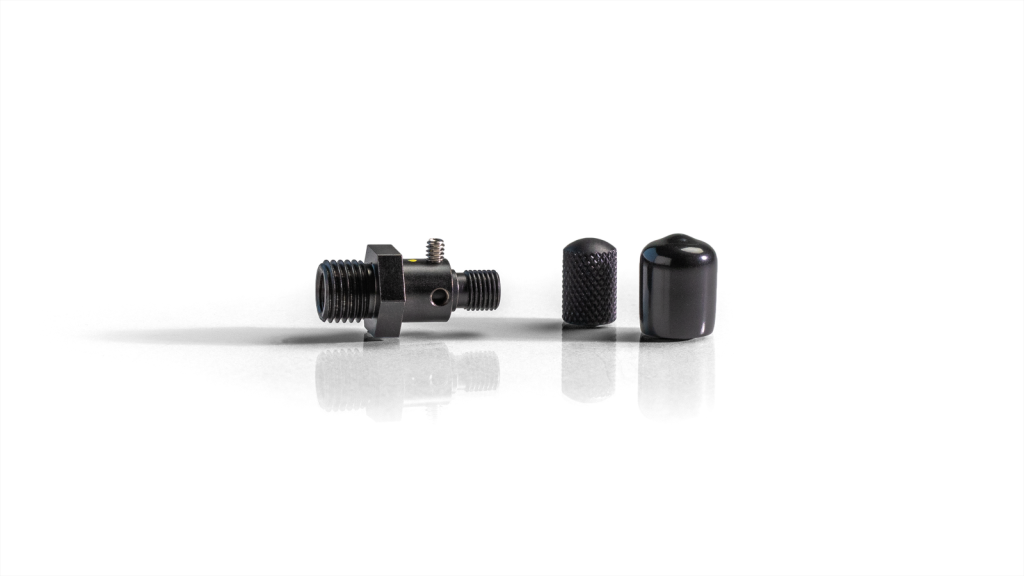

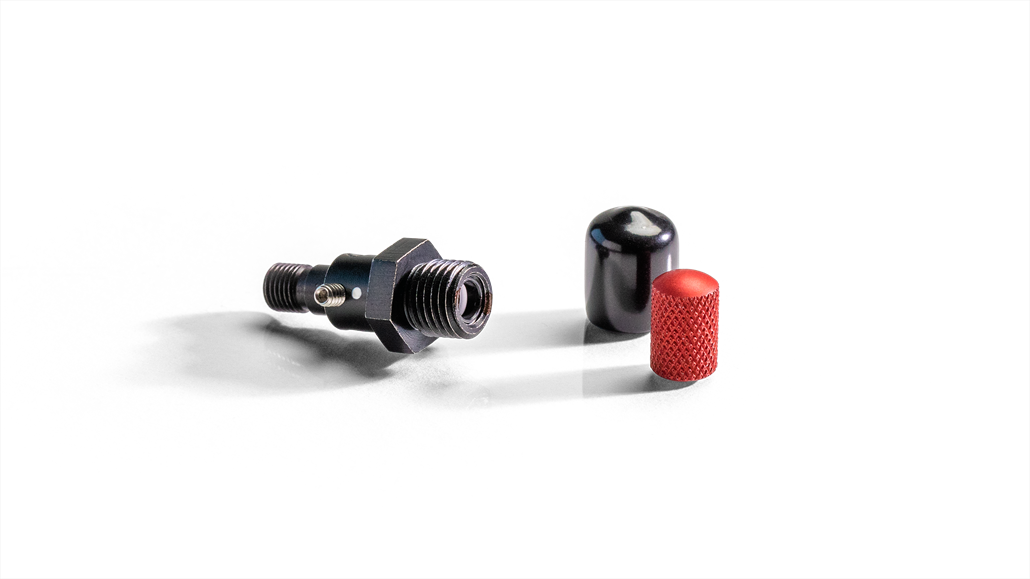

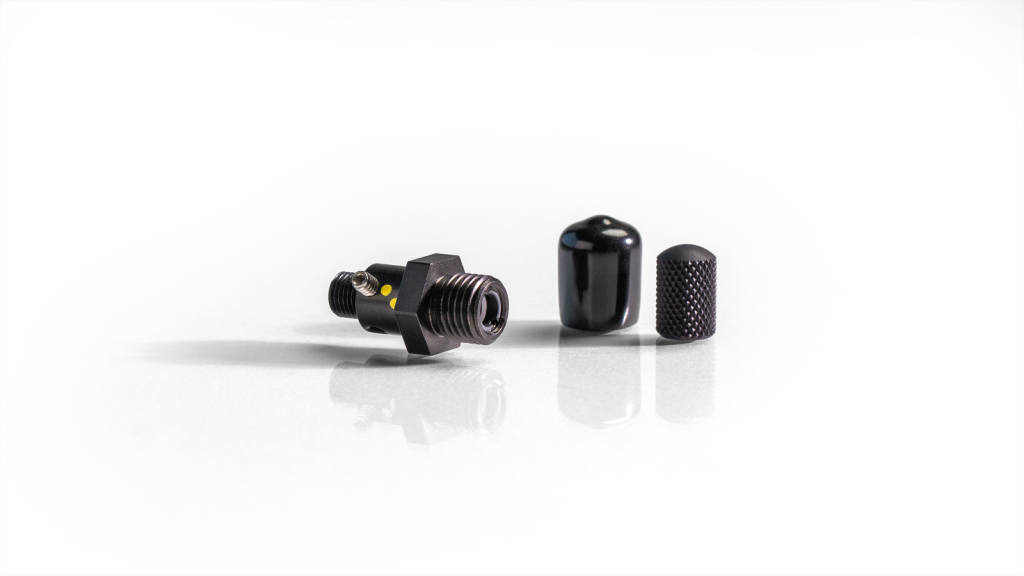

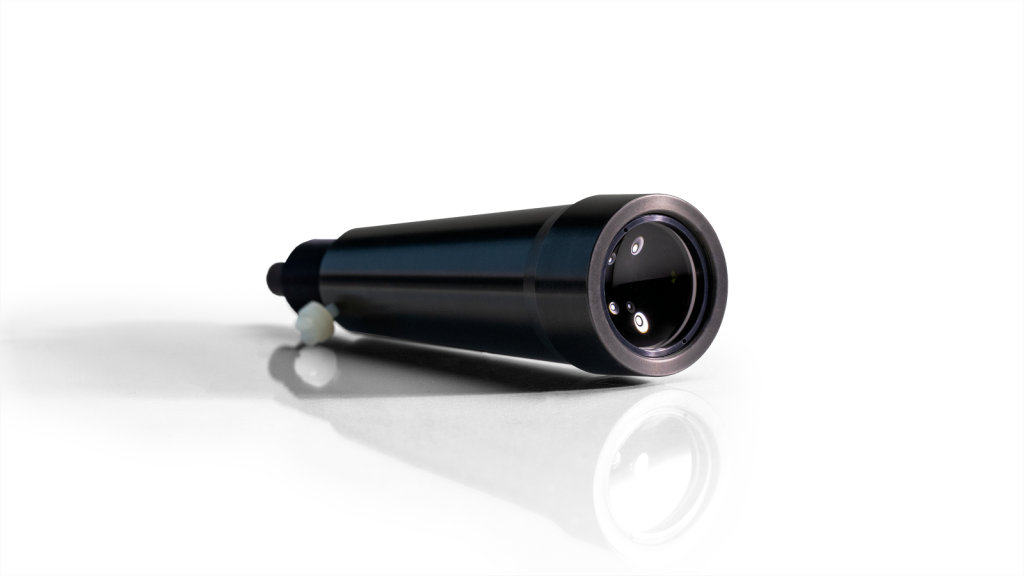

规格	74-acr	74-da	74-uv	74-90-uv	74-uv-ht-vac	74-vis	84-uv-25
类型	消色差透镜	直连单透镜	单透镜	端盖内置反射镜将准直透镜光束偏转90°	用于高温高压真空应用的特殊透镜	单透镜	单透镜
连接至	光纤	光谱仪	光纤	光纤	光纤	光纤	光纤
透镜材料	f/2 baf10 和 fd10 熔融石英	f/2 熔融石英	f/2 熔融石英	f/2 熔融石英	f/2 熔融石英	f/2 bk-7 玻璃	f/4 熔融石英
波长范围	350-2000 纳米	200-2000 纳米	200-2000 纳米	200-2000 纳米	190-2000 纳米	350-2000 纳米	200-2500 纳米
接口	sma 905 6.35 mm 卡环	sma 905	sma 905 6.35 mm 卡环	sma 905 6.35 mm 卡环	–	sma 905 6.35 mm 卡环	sma 905 6.35 mm 卡环
接头螺纹	3/8-24 外螺纹	3/8-24 外螺纹 1/4-36 内螺纹	3/8-24 外螺纹	3/8-24 外螺纹	3/8-24 外螺纹	3/8-24 外螺纹	¼-36 外螺纹
直径	5 毫米	5 毫米	5 毫米	5 毫米	5 毫米	5 毫米	25.4 毫米
焦距	10 毫米	10 毫米	10 毫米	10 毫米	10 毫米	10 毫米	100 毫米
工作温度	150 °c	150 °c	150 °c	120 °c	250 °c	150 °c	70 °c
