海洋光学公司提供光学透镜支架、夹具及安装底座，用于在各类测量装置中调控准直透镜。该支架可精准定位透镜，其可调节设计适配多样品检测需求；光学立柱支架支持在光学面包板上定位安装透镜。
74-ach
可调准直透镜支架
ach-cuv-var
可调准直透镜与比色皿支架
opm-sma
光学立柱支架支持在光学面包板上定位安装透镜

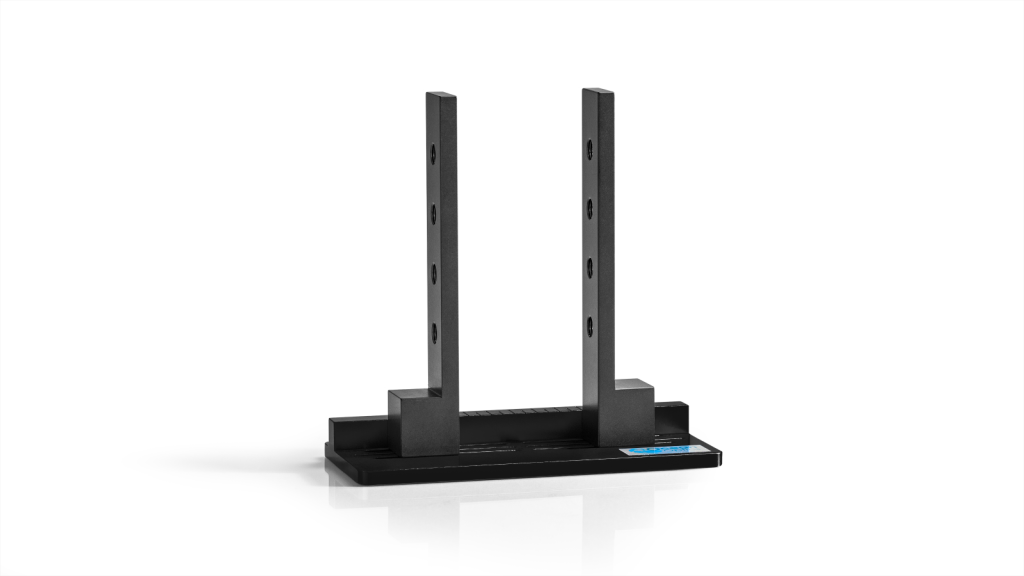

74-ach可调准直透镜支架，是一个多功能组件，设计用于在垂直和水平方向上以多个位置安装透镜。这使其特别适用于大型或厚样品的透射测量。

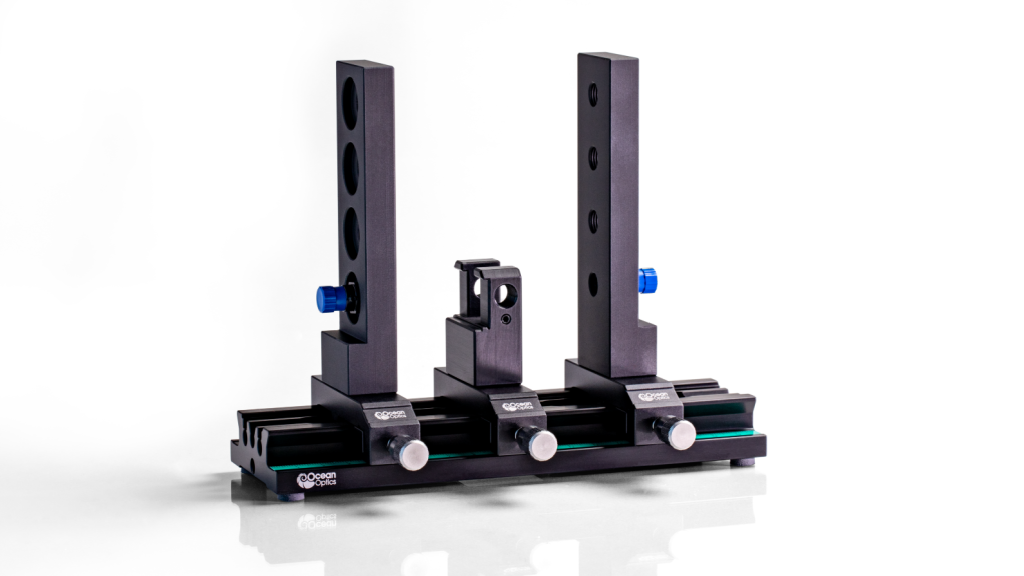

ach-cuv-var可调准直透镜与比色皿支架。它集两种功能于一身：一种是用于在不同高度定位准直透镜的夹具，或用于固定超大/超厚样品的装置，另一种是用于容纳透射测量用的比色皿。
作为透镜支架，ach-cuv-var 配有阳极氧化铝底座和可调节的安装杆，安装杆上有 3/8-24 螺纹孔，用于安装准直透镜（随附两个 74-uv 准直透镜）。安装杆可调节以容纳厚度达 ~150 毫米的样品，底座上标有1 mm间隔的光程指南。ach-cuv-var 有一个比色皿支架组件，可牢固地安装在两根安装杆之间，最大可容纳 ~150 毫米宽的比色皿。

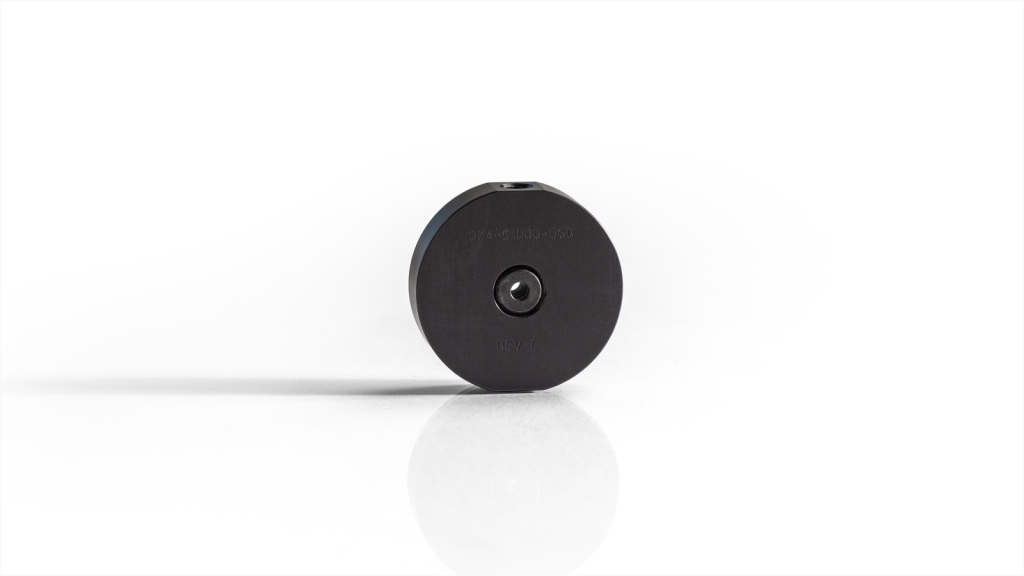

opm-sma是用于安装 74 系列准直透镜和 sma 905 光纤终端的夹具。opm-sma 包括一个直径1.5英寸的圆盘，带3/8-24螺纹用于透镜安装和sma905终端光纤适配器。opm-sma 包括一个特殊的适配器，可使 sma 905 光纤终端与 opm-sma 表面齐平。opm-sma 配备 8-32（英制）和 m6（公制）螺纹，用于连接光学立柱。
| 规格 | 74-ach | ach-cuv-var | opm-sma |
| 类型 | 可调节准直镜头支架 | 可调准直镜头和比色皿支架 | 光学支架 |
| 基础材料 | 黑色阳极氧化铝 | 黑色阳极氧化铝 | 黑色阳极氧化铝（支架）和不锈钢（支柱） |
| 安装杆材料 | 黑色阳极氧化铝 | 黑色阳极氧化铝 | na |
| 安装杆定位 | 四个 3/8-24 孔，间距 25.4 毫米 | 四个 3/8-24 孔，间距 25.4 毫米 | na |
| 安装杆螺纹 | 可适配带有 3/8-24 螺纹的透镜 使用 10-32 固定螺钉调节杆（建议使用 5/32″ 六角扳手进行松动） | 可适配带有 3/8-24 螺纹的透镜 使用 10-32 固定螺钉调节杆（建议使用 5/32″ 六角扳手进行松动） | na |
| 连接器螺纹 | 3/8-24（透镜支架） 8-32（安装孔） | ||
| 准直透镜 | 两个 74-uv 准直透镜 | 无 | |
| 尺寸 | 152.4 x 76.2 x 152.4 毫米 | 200 毫米 x 67 毫米 x 157 毫米 | 直径 38.1 x 宽 10.2 |
| 重量 | 130 g |
